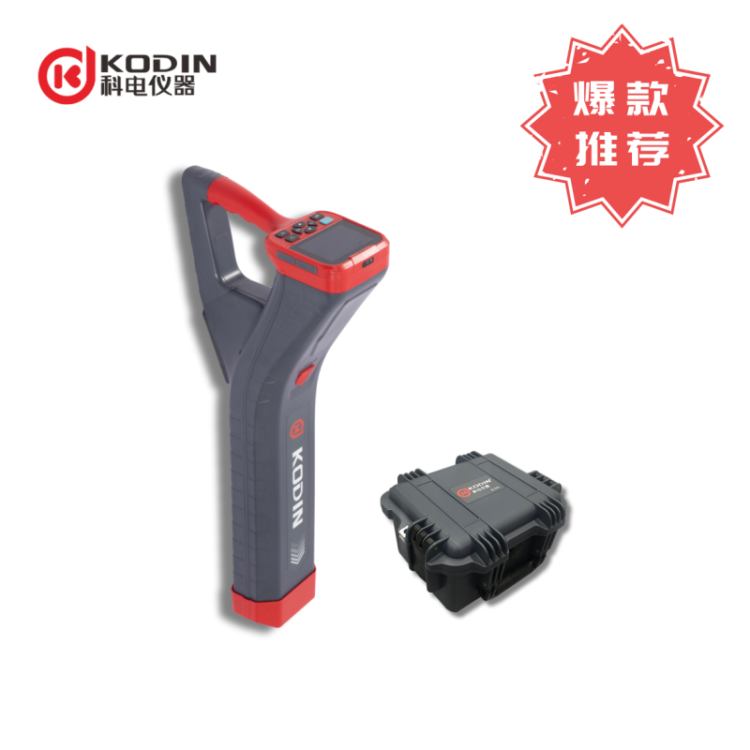

科电KODIN 9A-PL+/S30管线探测仪

一、仪器概述：

KODIN 9系列-PL管线探测仪可以给被测管线施加一个特殊频率的信号电流。

操作者可测出由系统发射机施加的信号电流的大小和方向，接收机进行必要的计算，可以通过测量得到计算结果。可以在不开挖覆土的情况下准确定位管线。

KODIN 9系列-PL管线探测仪搭载安卓系统，可以在系统自带 App 中获取测量参数，在连接WIFI的情况下，还可以将实时绘图、测绘和探测结果直接分享至手机端或者电脑端。

二、技术参数：

搭配发射机型号：S30

发射机频率：128Hz、512Hz、1kHz、2kHz、8kHz、33kHz、65kHz、83kHz

接收机接收频率：128Hz、512Hz、1kHz、2kHz、8kHz、33kHz、65kHz、83kHz、POWER、CPS、RADIO、CATV、PASIV

漏点定位精度：±10㎝

GNSS卫星定位精度：亚米级

定位坐标格式转换：支持

实时点距：支持

数据存储：支持

导出数据：Excel、Word、ZIP

探测测绘一体：支持

A字架：选配

管道定位精度：深度的±5%（0-3m）

发射机连接输出方式：直连、夹钳、感应

发射机输出电流：蕞大500mA

发射机锂电池电源：内置12.6V 13000mAh锂电池

发射机功率：30W

接收机显示屏幕：4寸IPS触摸式液晶屏

接收机数据接口：无线通信和USB接口

存储方式：16GB eMMC，可扩展32GB TF卡

使用环境：相对湿度：≤90%;温度：- 10℃～+40℃

接收机电池：3.7V  12000mAh锂电池

接收机工作时间：10~20小时

三、标配产品装箱清单：

1、KODIN 9A-PL+接收机 1

2、KODIN 9A-PL+发射机 1

3、KODIN 9系列-PL接收机手提包 1

4、12.6V 3A电源适配器 1

5、4.2V 2A电源适配器 1

6、Micro USB数据线 1

7、输出线 1

8、铁锉 1

9、接地钉 2

10、磁吸 1

11、SIM卡取卡针 1

可选配件：

1、KODIN 9A-PL+接收机电池仓（带电池）

2、A字架（带A字架连接线）

3、52mm（2寸）夹钳

4、122mm（4.8寸）夹钳

5、屏幕贴膜
